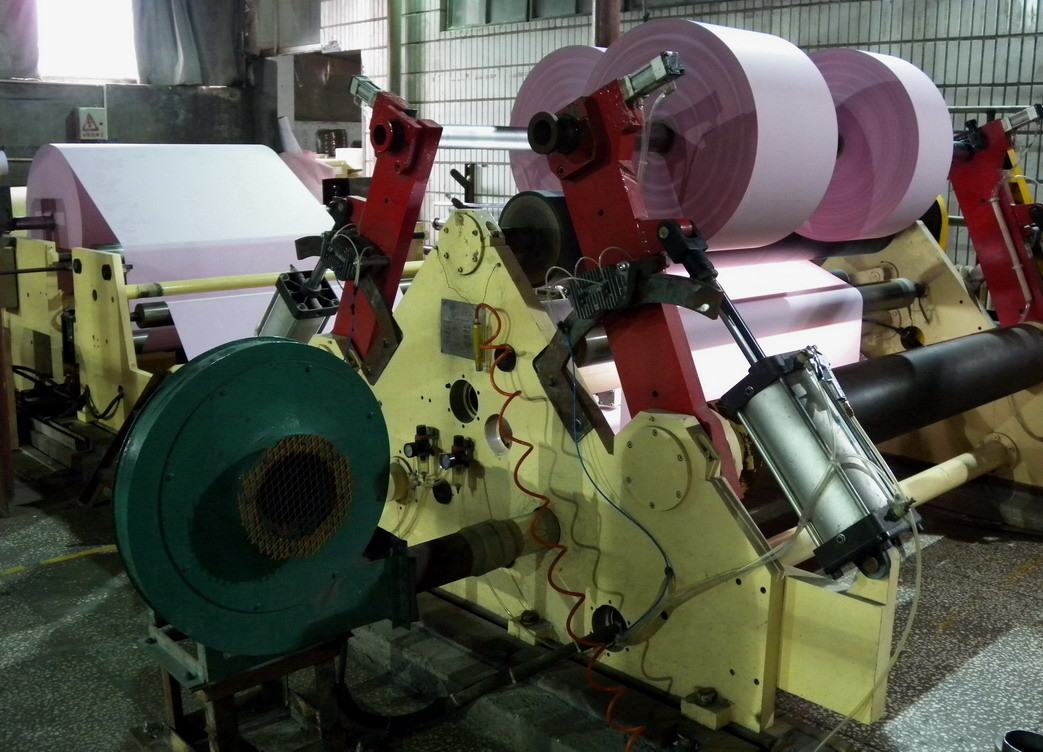

1200mm 250gsm کاغذ بدون کربن جامبو رول شکافنده دستگاه چرخش چرخاننده NCR

1200 میلی متر حداکثر سرعت بالا برش کاغذ بدون کربن Rewinder NCR Slitter Rewinder

شرح قطعات اصلی ماشین

1. قطعات را باز کنید
1) نوع باز کردن
موقعیت تک با راهنمای وب خودکار.شفت باز کردن: شفت هوای وارداتی 3 اینچی، تعداد: 2 عدد.رول راهنمای وب آلومینیوم ساخته شده در نینگبو چین؛راهنمای وب وارداتی با حسگر الکتریکی عکس، جعبه کنترل محلی برای مرکز کردن بهتر رول جامبو.

2) کنترل تنش را باز کنید
از ترمز پنوماتیکی مبدل ایتالیایی RE، SMC E/A از ژاپن، سنسور تنش و کنترل‌کننده تنش از میتسوبیشی ژاپن استفاده کنید، اینها با هم باعث کنترل تنش حلقه بسته می‌شوند.
اندازه ترمز: 1520 نیوتن متر، تعداد: 1 مجموعه.

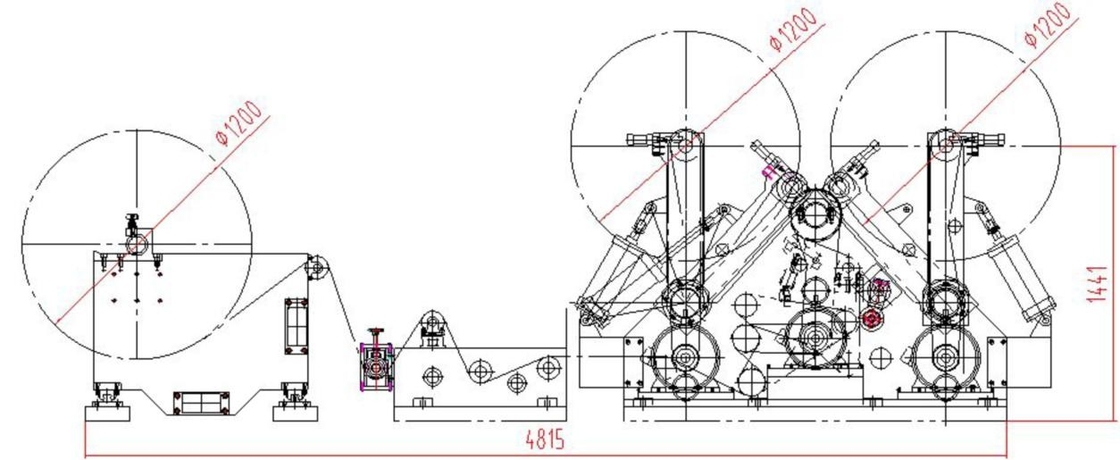

2. قطعات اصلی ماشین
1) این اجزا شامل صفحه زیرین، دیواره های جانبی، رول پشتی، مکانیزم رول اصلی سرب / رول سوار و قطعات محرکه است.

2) رول وب، رول پخش کننده و رول راهنمای، از آلیاژ آلومینیوم از Ningbo China dia.120mm ساخته شده است، که در آن زاویه بسته بندی بزرگتر مورد نیاز است، قطر رول 150 میلی متر است.

3) رول سرب "S" دارای الگوی شیاردار است و از موتور اصلی از طریق تسمه تایم هدایت می شود، جایی که رول پشتی رانده نمی شود.

هر دو رول سرب "S" و رول پشتی دارای PU هستند.با انتخاب سختی مناسب روکش PU، می توان کاغذ CFB را بدون نمایش رنگ/تصویر بر روی این دستگاه برید.

قطر رول پشتی 270 میلی متر است.

رول پشتی مجهز به رول سواری لاستیکی است.عملکرد رول سوار این است که سرب کاغذ را در زمان توقف یا رزوه کشی ماشین در جای خود نگه می دارد و نخ زنی بهتر را تسهیل می کند.رول توسط سیلندرهای پنوماتیک بارگیری می شود.

4) چاقو برش
این قطعات شامل میل چاقو بالا و پایین، چرخ دنده محرک، دستگاه تنظیم چاقو دستی، چاقوهای بالا و پایین می باشد.

میل چاقوی بالایی ممکن است به صورت محوری توسط دستگاه تنظیم چاقو دستی برای درگیر شدن چاقوهای بالا و پایین تنظیم شود.جنس چاقوی بالا فولادی با سرعت بالا و برای چاقوی پایین فولاد ابزار است.5 عدد از چاقوهای بالا و پایین هر کدام گنجانده شده است.

5) موتور اصلی موتور سه فاز AC با کنترل اینورتر (11kW-6P) است که روی آن انکودر Koyo نصب شده است و اینورتر از شرکت YASKAWA ژاپن است.موتور اصلی رول سرب اصلی را از طریق تسمه تایم به حرکت در می آورد.

6) تمام رول ها (رول های رانده یا غیر رانده، یا رول های پوشش دار لاستیکی) به صورت پویا تست شده اند.

7) حذف تریم توسط دمنده مکش، موتور دمنده: 3 کیلو وات

3. قطعات را به عقب برگردانید
1) عقب کشیدن:
در اصطلاح سیم‌پیچ، اگر شفت‌های Rewind رانده شوند، سیم‌پیچ را «پیچ مرکزی» می‌گویند.در صورتی که رول کاغذی که مجدداً پیچیده شده در تماس با غلتک دستگاه باشد و سیم پیچی از طریق نیروی اصطکاک حاصل شود، «سیم پیچی سطحی» است.

در پیشنهادی "Rewinder slitter Surface Center" می‌توان از هر دو تکنیک "پیچ کردن مرکز" و "پیچ کردن سطح مرکزی" استفاده کرد.

2) شفت عقب: 3 اینچ شفت هوای وارداتی، 2 عدد، حداکثر بار در هر شفت هوا 1500 کیلوگرم است.

3) موتورهای عقب (18.5KW-6P): 2 موتور AC سه فاز کنترل شده با اینورتر با انکودر Koyo، اینورتر YASKAWA، هر شفت عقب از تسمه تایم توسط موتور خود رانده می شود.

فشار تماس بین غلتک ماشین و رول کاغذ بازگردیده با استفاده از یک شیر متناسب P/E کنترل می شود.کشش سیم‌پیچ به صورت مخروطی کنترل می‌شود، و علاوه بر این، فشار تماس به طور متناسبی کنترل می‌شود و می‌توان بدون توجه به قطر رول کاغذ بازگردیده ثابت نگه داشت.

4) شمارش طول
هنگامی که طول چرخش به عقب به مقدار تنظیم شده نزدیک می شود، ماشین کند می شود و به طور خودکار در طول تنظیم شده متوقف می شود.قطر قرقره محاسبه شده و روی صفحه نمایش داده می شود.

5) ضریب مخروطی مختلف برای نمرات مختلف کاغذ برای برآوردن نیاز چاپ.

6) ترمزهای تثبیت کننده شافت برای تثبیت رول های عقب.

7) رول های کاغذ بازپیچ شده توسط جرثقیل سقفی از ایستگاه های بازپیچ خارج می شوند تا توسط مشتری تامین شود.

داده های تکنیکی

جزئیات بسته بندی

بسته بندی معمولی جعبه چوبی است.جعبه چوبی بخور می شود. اگر ظرف خیلی سفت تر است، ما از فیلم pe برای بسته بندی استفاده می کنیم یا آن را طبق درخواست ویژه مشتریان بسته بندی می کنیم

چرا ما را انتخاب کنید

این دستگاه از ویژگی های عملکرد ساده و درجه اتوماسیون بالایی برخوردار است.تمام پارامترها قبل از خروج از کارخانه در بهترین شرایط تنظیم می شوند.تنها کاری که باید انجام دهید این است که داده های سرعت و تنش را وارد کنید، سپس کل دستگاه می تواند به طور خودکار و همزمان کنترل شود.در سراسر جهان محبوبیت بیشتری پیدا می کند.

1) سیستم کنترل کیفیت حرفه ای زیمنس

2) عملیات ساده

3) درجه بالایی از اتوماسیون

4) پروژه های کلیدی را تغییر دهید

5) بیش از 20 سال تجربه

6) دو ایستگاه کار

7) تقویم فوق العاده

8) ظرفیت بالا، کم مصرف
