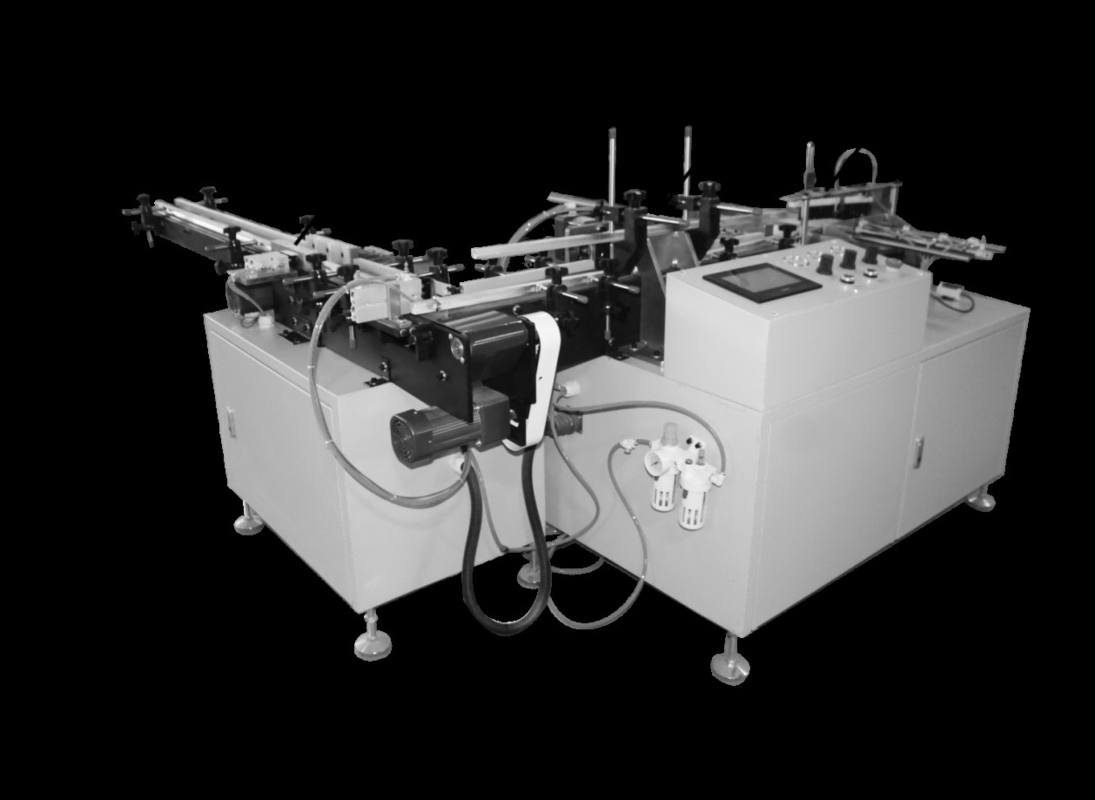

دستگاه گرمای اتوماتیک کوچک می شود بسته بندی ماشین

3.1پارامترهای فنی اصلی

قطر طومار کاغذ 30-90mm

طول طومار کاغذی 35-90mm

طول کمربند انتقال 125mm

سرعت قطع 125 بار/دقیقه ((حداکثر)

سرعت سوراخ کردن مسطح 125 بار/دقیقه ((حداکثر)

سرعت کمربند انتقال 40-500mm/s

سرعت حرکت بسته پلاستیکی 22 برابر/دقیقه ((max)

طول حرکت بسته پلاستیکی 30 تا 400mm

ولتاژ 220V/50HZ

وزن ماشین 380kg

قسمت شکستن

در طول کار با سیلندر، آن را به آرامی روی رول کاغذ فشار دهید، و اندازه رول کاغذ را می توان تنظیم کرد،

بخش فشار رول

رول با شکستن بخش اجزای پاک پس از ورود از سیلندر فشار رول سیلندر فشار رول به نوبت رول به صندلی صاف برای آماده سازی رول کاغذ به چپ صاف.

باباپهنر

سیلندر رول پاتینگ، صفحه رولینگ را به حرکت متناوب هدایت می کند، و کاغذ های فشار داده شده توسط سیلندر رولینگ با توجه به ضخامت صاف می شوند،براي آماده شدن براي فشار بعدي.

فشار بدهلبخش

• سیلندر فشار و رول

ریل راهنمای خطی در هر دو طرف سیلندر فشار به عنوان نیروی فشار به عنوان پشتیبانی برای بهبود ثبات فشار استفاده می شود.

• شب کشف

چشم تشخیصی تشخیص می دهد که طومار کاغذ به صفحه فشار می رسد و سیلندر طومار کاغذ را بیرون می کشد.

• فانوس کاغذی

سوراخ های نصب زیادی در صفحه رول وجود دارد و رول بافل را می توان به چپ و راست تنظیم کرد تا موقعیت سوراخ های نصب را برای تغییر تعداد رول های تبدیل شده انتخاب کند.

• برش مو

فقط يه ذره بروش رو روي کاغذ فشار بده

مشخصات عملیاتی

دستورالعمل تنظیم پارامتر

1سرعت صاف کردن: زمان برای هر شلیک از سیلندر صاف، هرچه مقدار بزرگتر، فرکانس عمل کوچکتر، و برعکس، هرچه فرکانس بالاتر،مقدار توصیه شده به 30 تنظیم شده است;

2سرعت فشار دادن کاغذ: زمان لازم برای فشار دادن محصول از گوشه به بخش دیگری از کمربند حمل کننده پس از شکستن کاغذ.هرچه فرکانس عمل کمتر باشددر غیر این صورت، هرچه فرکانس بالاتر باشد، مقدار توصیه شده به 25 تنظیم می شود.

3سرعت شکستن کاغذ: زمان برای هر شکستن از بطری شکستن کاغذ، هرچه مقدار بزرگتر باشد، فرکانس عمل کوچکتر است، در غیر این صورت، فرکانس بالاتر است.مقدار توصیه شده به 30 تنظیم شده است;

دستورالعمل های عملیاتی کلیدی

1بسته ی یک ردیف: بسته ی یک ردیف/دو ردیف

2باز کردن صاف: برای روشن کردن سوئیچ، سیلندر را صاف کنید.

3. صاف کردن سوئیچ: سطح سیلندر برای بستن سوئیچ

4. باز کردن کاغذ: شکستن بطری کاغذی برای شروع کلید؛

5قطع کردن کاغذ: شکستن بطری کاغذی برای بستن سوئیچ

نمودار شناسایی نقطه ورودی/خرید PLC

XO: فایبر فشار ورق X1: منشأ بطری فشار ورق

X2:سنسور فشار تک ردیفX3:Dفراموش کنفشار دادن صفسنسور

X4: فايبر بازدارنده کاغذ X6: توقف اضطراری

Y0:سیلندری فشار دهنده رول Y1:سیلندری گیرنده کاغذ

Y3:سیلانگر شکستن کاغذ Y4:سیلانگر ضربه زدن به کاغذ

3.4پارامترهای فنی ماشین برش

3.5 نام هر جزء

(1) پنل کنترل

(2) چرخ دستی تنظیم ارتفاع

(3) فیلم های کوچک کننده

(4) نصب دستگاه فیلم کوچک کننده

(5)برچسب ثابت فیلم کشویی

(6) دستگیره ی فلمی کلاچ را بکشید

(7) محور دایره ای

(8) صفحه مثلث باز کننده غشا سیستولیک (بالا)

(9) کمربند حمل

(10) سوئیچ توقف اضطراری

(11) صفحه مثلث باز کننده غشا سیستولیک (پایینی)

(12) چشم فوتو الکتریکی

(13)فنجان پا

(14) چاقوی مهر و موم (بالا)

(15) موتور کششی

(16) جمع آوری زباله

(۱۷) محفظه نگهدارنده مهر و موم بالا

(18)برچسب تعادل تغذیه فیلم (قابل تنظیم بالا و پایین)

پنل کاربری

• سوئیچ اختیاری: هنگام تغییر فیلم یا تنظیم، به حالت دستی تغییر دهید، در صورت اجرای بسته به حالت خودکار تغییر دهید.
• دمای مهر طولی: دمای برش مهر طولی را تنظیم کنید.
• دمای مهر قطبی: دمای برش مهر قطبی را تنظیم کنید.
• زمان مهر و موم: تنظیم ساعت زمان مهر و موم.
• تنظیم طول: P محصول از طریق سوئیچ چشم الکتریکی به قطعه قطع مهر می گذرد، چراغ سیگنال تا زمان تنظیم شده.
• ثبت شمارش: نشان دادن مقدار محصول.

دستورالعمل های اصلی برای استفاده از سوئیچ

• تنظیم مسیر

هرچه زمان طولانی تر باشد، قسمت اضافی فیلم کوچک کننده طولانی تر خواهد شد و پس از کوچک شدن خوب به نظر نمی رسد.

توجه: هنگامی که زمان بسیار کوتاه است، چاقوی مهر و برش آسان است برای برش بر روی محصول، معمولا 0.1-0.5 ثانیه (اما زمان متفاوت است به دلیل ضخامت بسته بندی)

• شمارنده

بسته از سوی سوئیچ چشم فتو الکتریکی عبور می کند و وقتی چاقوی مهر و برش پایین می آید و دوباره بالا می رود، شماره روی کاونتر نمایش داده می شود.

* ((رقم روی شمارنده به صفر تنظیم شده است، فقط دکمه "RESET" را در گوشه راست بالا فشار دهید).

(3) سوئیچ چشم عکس الکتریکی مخالف (در هر دو طرف کمربند حمل و نقل نصب شده است)

هنگامی که بسته از چشم الکتریکی عبور می کند، تنظیم کننده ضربه کار می کند و چاقوی مهر و برش برای مهر و برش پایین می آید.

 دنباله اجرا

• بعد از روشن کردن سوئیچ برق، دمای را به دمای مناسب تنظیم کنید.ممکن است برخی از تفاوت ها به دلیل دمای اتاق و ضخامت مواد اولیه استفاده شده چاقوی بلند 175 ° C وجود داشته باشد، چاقوی کوتاه 175 ° C، زمان مهر 0.8 ~ 1.2 ثانیه
• تنظیم عرض کمربند تغذیه با توجه به عرض شی بسته بندی شده، تنظیم ارتفاع صفحه مثلث بالا برای تنظیم چرخ دست،و فاصله ی یک سانتی متر از جسم را حفظ کنید.
• عرض رزرو فاصله بین موقعیت توقف بسته و خط مرکزی چاقوی مهر و موم قطبی است. لطفا آن را بالاتر از 1/2 ارتفاع WIP تنظیم کنید.
• کنترل کننده زمان توقف بسته بندی "زمان توقف تحویل کمربند" ، یعنی خط مرکزی قطعه مهر و موم طولی و فاصله توقف بسته بندی در ارتفاع 1/2 تنظیم شده است.
• برای محصولات بسته بندی با ارتفاع 6 سانتی متر،لطفاً طول ذخیره شده مواد اولیه را تنظیم کنید
• پس از تنظیم عرض بسته، لطفا فیلم کوچک کننده را مطابق روش دستگاه فیلم کوچک کننده نصب کنید.
• هنگامی که چاقوی مهر و موم به تنظیمات می رسد، مواد خام را برای پایان دادن به باز شدن در کمربند هم زمان کلیمپ بیرون بکشید، کلید کنترل دستی را برای مهر و موم فشار دهید.
• کلید کار را روشن کنید و کمربند حمل کننده را شروع کنید. محصولات قرار داده شده بر روی کمربند حمل کننده می توانند به طور خودکار بسته بندی شوند.
